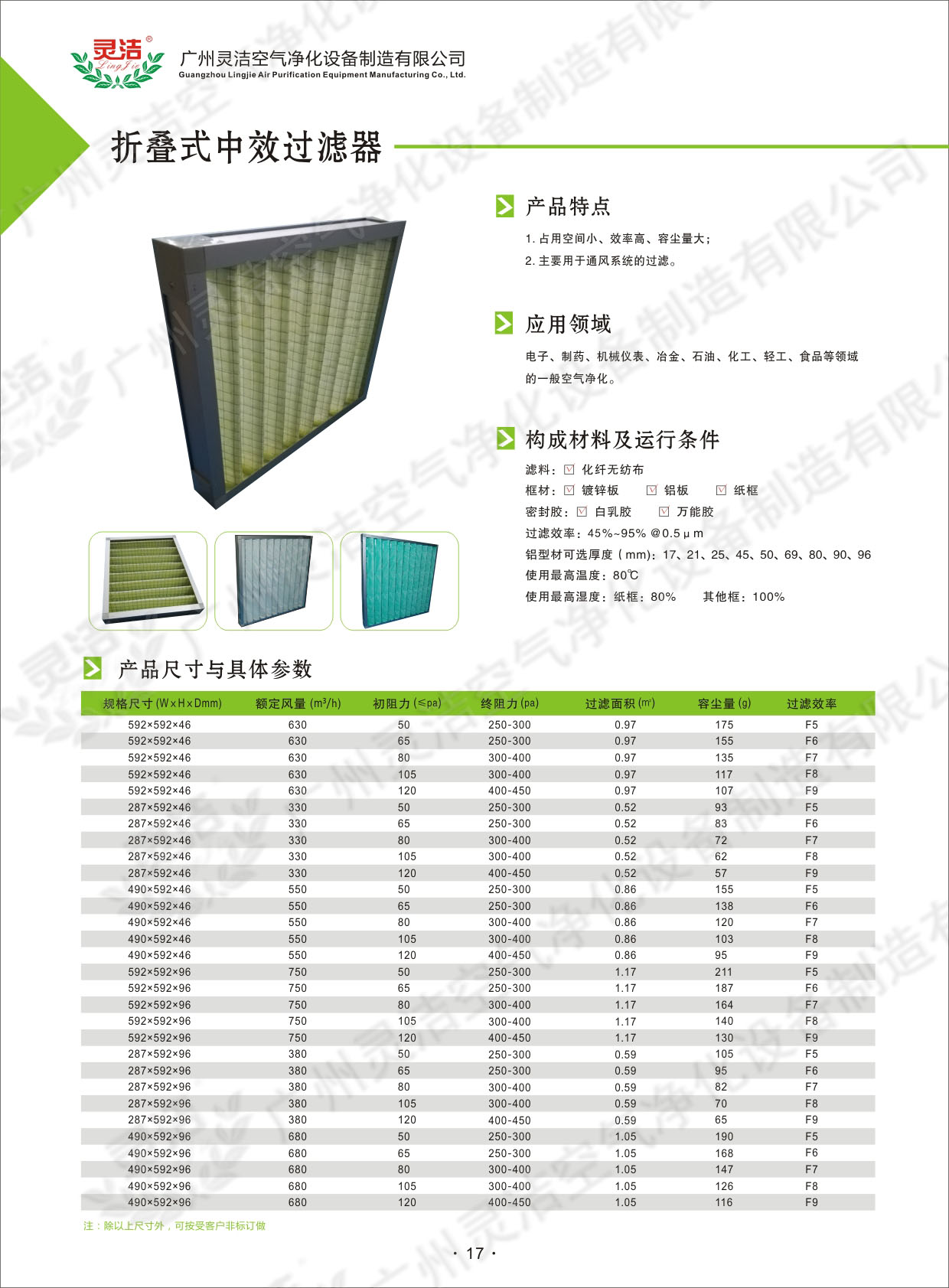

中效板式過濾器
設計特點：
1焊接式鐵絲護網采用表麵防鏽處理，能夠很好的固定線形褶狀結構；
2鍍鋅鐵網貼合在濾材的出風麵上，能保護濾材不被吹破，防止濾材因風壓過大而造成變形，確保所有濾材表麵皆被充分利用；
3漸層式的結構給氣流提供最大的過濾麵積，折疊濾網的過濾麵積，是一般平麵濾網的5倍；
4可采用普通或防潮紙框，使用後紙框過濾器可作焚燒處理，無汙染，符合環保要求；
5過濾效率等級：F5、F6、F7、F8、F9（EN779）
性能特點：
1過濾麵積大，使用壽命長。
應用領域：
潔淨室的集中通風空調係統的中級過濾及潔淨室的回風過濾。
構成材料及運行條件：
外框材質 | 鋁型材/鋁板折框/鍍鋅框/不鏽鋼框/紙框 |
濾料材質 | 合成纖維 |
護網材質 | 鍍鋅電焊網/鋁網/不鏽鋼網 |
過濾效率 | F5:45%@0.5μm,F6:65%@0.5μm, F7:85%@0.5μm, F8:90%@0.5μm，F9:95%@0.5μm |
使用最高溫度 | 80℃ |
使用最高濕度 | 100% |
型號尺寸及其它參數：
規格尺寸 | 額定風量 | 過濾麵積 | 容塵量 | 初阻力 | 終阻力 | 過濾效率 |
(W×H×D)(mm) | (m3/h) | (m2) | (g) | (Pa) | (Pa) | |
592*592*46 | 600 | 0.97 | ≈175 | ≤50 | 250-300 | F5 |
≈155 | ≤65 | 250-300 | F6 | |||
≈135 | ≤80 | 300-400 | F7 | |||
≈120 | ≤100 | 300-400 | F8 | |||
≈110 | ≤120 | 400-450 | F9 | |||
287*592*46 | 300 | 0.51 | ≈90 | ≤50 | 250-300 | F5 |
≈80 | ≤65 | 250-300 | F6 | |||
≈70 | ≤80 | 300-400 | F7 | |||
≈60 | ≤100 | 300-400 | F8 | |||
≈55 | ≤120 | 400-450 | F9 | |||
490*592*46 | 500 | 0.8 | ≈145 | ≤50 | 250-300 | F5 |
≈130 | ≤65 | 250-300 | F6 | |||
≈110 | ≤80 | 300-400 | F7 | |||
≈95 | ≤100 | 300-400 | F8 | |||
≈90 | ≤120 | 400-450 | F9 | |||
592*592*96 | 700 | 1.16 | ≈210 | ≤50 | 250-300 | F5 |
≈190 | ≤65 | 250-300 | F6 | |||
≈160 | ≤80 | 300-400 | F7 | |||
≈140 | ≤100 | 300-400 | F8 | |||
≈130 | ≤120 | 400-450 | F9 | |||
287*592*96 | 350 | 0.58 | ≈105 | ≤50 | 250-300 | F5 |
≈95 | ≤65 | 250-300 | F6 | |||
≈80 | ≤80 | 300-400 | F7 | |||
≈70 | ≤100 | 300-400 | F8 | |||
≈65 | ≤120 | 400-450 | F9 | |||
490*592*96 | 600 | 0.93 | ≈170 | ≤50 | 250-300 | F5 |
≈150 | ≤65 | 250-300 | F6 | |||
≈130 | ≤80 | 300-400 | F7 | |||
≈110 | ≤100 | 300-400 | F8 | |||
≈100 | ≤120 | 400-450 | F9 |
